产品展示

恒温恒湿柜

恒温恒湿菲林柜

恒温恒湿菲林柜,菲林恒温恒湿柜,胶片恒温恒湿柜,恒温恒湿胶片柜
产品详情

华宇现代恒温恒湿菲林柜产品功能概述以及用途简介

菲林由PC/PP/PET/PVC料制作而成,指印刷制版中的底片。菲林一般都是黑色,所以也有黑片的叫法。黑片在正常生产过程中,不注意存储使用,都会有3-4mil无法对板,且长边、短边都出现伸缩现象,这将严重影响生产品质及效率。到底是什么因素影响黑片变形无法对板,我做了以下实验:


1、D/F无尘房与黑片存储房环境温湿度的变化:

项目    D/F房温湿度变化    黑片存储房温湿度变化

时间     温度    湿度             温度   湿度

8:00     20℃  54%RH       26℃  35%RH

10:00    21℃  48%RH       26℃  32%RH

12:00    20℃  50%RH       28℃  35%RH

14:00    19℃  49%RH       25℃  30%RH

16:00    20℃  51%RH       28℃  32%RH

18:00    22℃  53%RH       27℃  33%RH

20:00    21℃  52%RH       26℃  32%RH

从上述测试数据可了解到,黑片存储房的温湿度值和工艺要求的温湿度值是有很大差距的。因为黑片存储房间的温湿度没有受控。而黑片的工业要求控制温湿度值是温度:22±2℃ 湿度:45-65%RH。


2、测量黑片菲林房与D/F无尘房的温湿度对菲林尺寸的影响。

方法:将在D/F新复制的两张GII,分别放置于D/F与菲林房的GII存放柜,放置12H、24hr、 36H后,拍板测其变形量

项目   温湿度范围   存放6H变化   放12H变化   存放24H变化   存放36H变化

D/F无尘房19-22℃,48-58%RH   +0.8mil    +1.5mil    +1.5mil    +2.0mil

A/W菲林房23-26℃,35-37%RH   -0.8mil    -1.0mil    -4.5mil    -3.0mil


3、测试氨水机温度变化对GII的影响

方法:GII过氨水机时调整不同显影温度,显影后即刻与黑菲林对比;

   50℃          55℃          60℃          65℃                     备注

无明显变化    无明显变化    无明显变化    无明显变化    过氨水三次,氨水流量相同,速度相同


4、拆开密封包装的GII悬挂静置24hr与不悬挂静置24hr及刚开密封包装的GII作对比.

实验结果分析:

(1)从试验中可以看出在正常情况下黑菲林、黄菲林在复制、使用、贮存等状况下,温湿度的不稳定或控制相对较弱时都会影响到黑菲林、黄菲林的变形。原因是菲林受到储存环境的温度及相对湿度的影响而影响,故A/W菲林房温湿度不稳定是影响菲林变形的主要原因之一。

(2)试验三结果表明,黄菲林显影不同温度(50-65℃)工作的影响,对GII尺寸变形影响不大。

(3)新领用的GII如果没有折包静置24hr,以适应环境对其影响,复制后的GII在使用过程中比,未静置的GII较易发生变形;而悬挂静止与不悬挂静止(平放)的的相比无明显太大区别。

(4)从近段时间修改菲林的情况可以看出,现所需修改的菲林主要为缩短,且跟进中发现大多表现为刚出新出菲林,其所缩短的系数不一,最小缩短系数为2mil最大则缩短6mil左右,而此情况据以往的经验来看为长期存在,而有时则表现为单一的一面菲林有时则二面都有,时好时坏极不稳定,故光绘机的精度存在较大质疑,是影响我司菲林变形的主要原因。


结论与对策:

1、由于菲林的贮藏、使用环境的温湿度是直接影响到菲林变形主要原因之一,故现要求黑片 房与D/F菲林房的温度务必控制在22±2℃,湿度控制在45-65%RH;

2、针对光绘机精度而影响菲林变形问题,建议PE外发一套变形量较大的菲林到其它厂家测试二次元,以确定光绘机的精度是否满足于日常生产品质要求。

3、为了更好的控制菲林的伸缩问题,现要求干区在复制GII时严格按以下要求执行。

①重氮片静置,重氮片于仓库领回后,拆开包装盒及内包装胶袋使重氮片裸露于空气中,并包装盒上作好时间标识,在然后于线路/绿油车间静置24H后方可用于复制生产菲林。

②黑片静置,黑片于工程部菲林房下发领取后,必须于线路/绿油车间静置30min,以适应其工作环境,后方可用于复制GII。

③黄菲林静置,复制后之黄菲林需静置≥15min后方可作显影,显影温度不宜超过60℃。

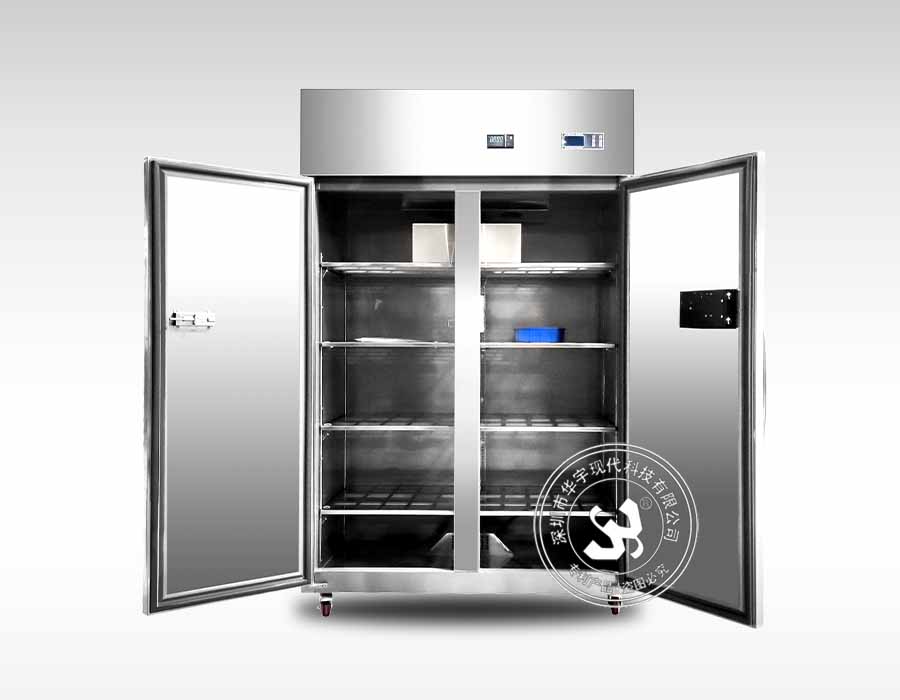

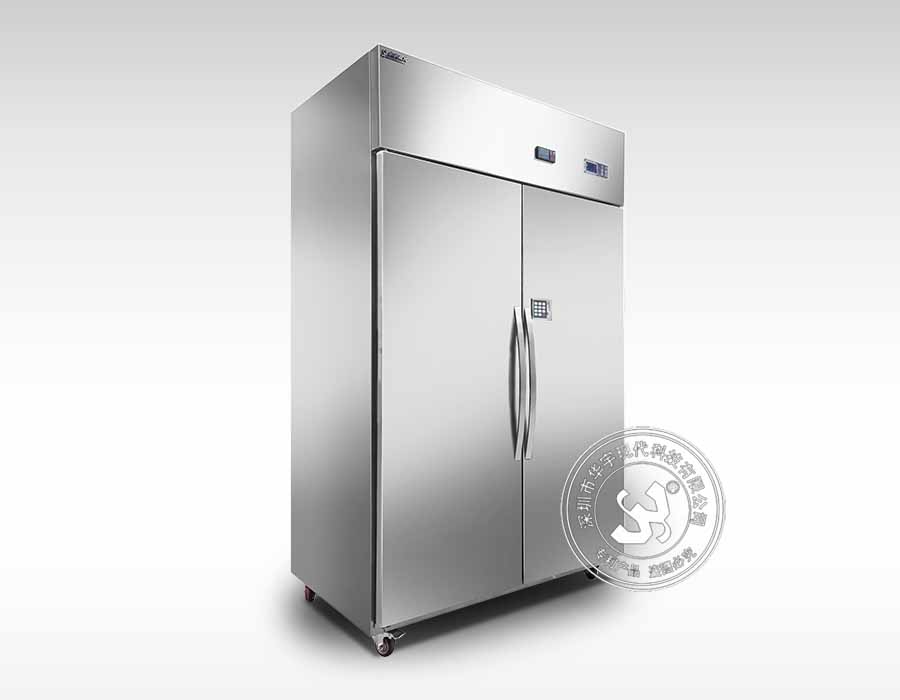

柜体结构:

1、柜   门:内壁压花铝,外壁家电板。(可更好的隔热、制冷和美观大方)柜门装有永磁密封胶条,确保柜内的密闭性。

2、柜   内:装有原装瑞士进口温湿探头,精准度高,波动值小于3%,终生无需矫正。

3、柜内底部:置有加温模块。

4、前门面板:美白明洁,附有LCD显示屏和控制系统,蓝屏白字,美观明了。

5、柜体内壁:置有6-8组层板托住,确保了层板的稳定和承载量。

6、顶部散热:用于防尘,散热,内置核心装置模块。

7、柜体壁内:均匀装有蒸发管,保证柜内温度均匀。冷媒:R134环保型。

8、柜体底部:制冷装置:品牌压缩机。

9、加湿装置:超声波加湿器。


恒温恒湿菲林柜规格型号:

型号:HYXD-1000KWS额定电压:AC220V 50Hz
峰值功率:1400W均值功率:200W
外尺寸(W*D*H)1220*760*1950mm内尺寸(W*D*H)1120*610*1410mm
柜体材质:不锈钢层板:标准3层,多层定制


恒温恒湿菲林柜性能参数:

控温范围:15℃~30℃控湿范围:30~60%RH
温度波动:±2℃湿度波动:±10%RH
温度精度:±0.5℃湿度精度:±4.5%RH
均衡温度:±2℃调节方式:间歇式/PID


注:订做各种非常规尺寸型号恒温恒湿菲林柜,以及特殊参数恒温恒湿菲林柜定制,欢迎来电咨询!


恒温恒湿菲林柜温湿度调节工作方式和优势

降温方式和优势

降温系统:

冷 煤:R134环保型

压缩机:华意压缩机

电控系统:华宇现代专利-电脑智能单片微机控制


加温方式和优势

升温系统:

加 温:PTC恒温半导体

探 头:瑞士进口原装电子探头SHT10,年漂移量小于3


除湿方式和优势

除湿系统:华宇现代知识产权保护,国家发明专利(干燥剂除湿)除湿-再生四系统交替执行干燥气体内外循环方式保证箱内的干燥度恒定;除湿系统是恒温恒湿存储柜的核心系统,它采用华宇现代独家技术-拥有一项国家发明技术和多项结构新型技术专利:201220603922.8;201210460096.0;


加湿方式和优势

加湿系统:华宇自制波加湿器。
